Fundamentos e Aplicações em Cromatografia
A cromatografia gasosa de processo é a tecnologia de ponta para a determinação quantitativa e qualitativa da composição de correntes gasosas e líquidas na indústria. Através de uma separação físico-química precisa nas colunas analíticas, o sistema fornece dados críticos para o cálculo de poder calorífico, massa específica e fator de compressibilidade.

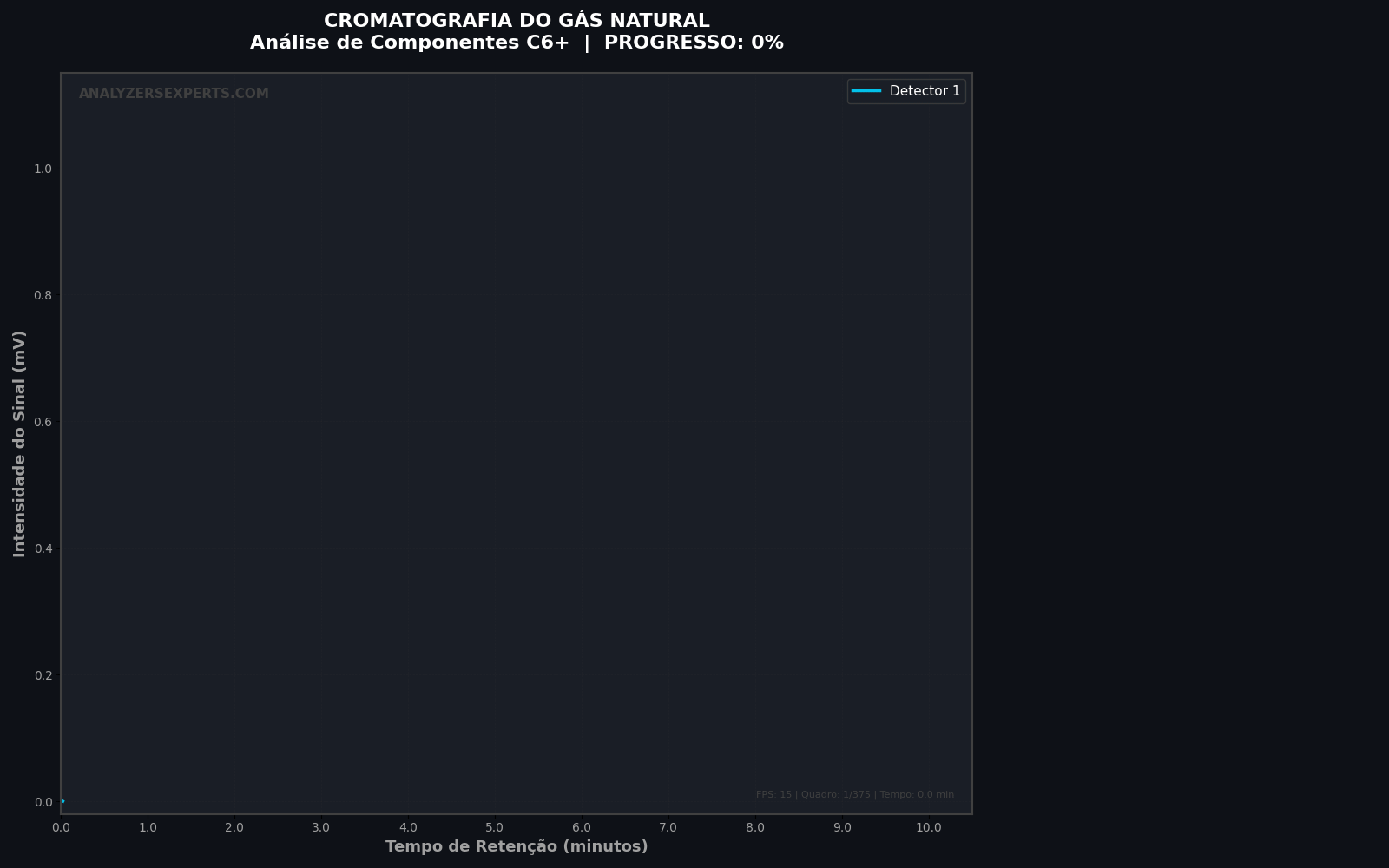

Simulação de Eluição e Composição C6+
A animação abaixo ilustra o comportamento dinâmico da eluição dos componentes do gás natural (desde o Metano até os Hexanos e pesados C6+) em função do tempo de retenção no cromatógrafo.
Aspectos Críticos da Análise
Para garantir a repetibilidade e a reprodutibilidade exigidas em laudos fiscais de transferência de custódia, alguns fatores operacionais são determinantes:
- Controle Térmico do Forno: A estabilidade da temperatura do oven é vital para manter os tempos de retenção constantes.
- Pressão de Gás de Arraste (Carrier Gas): Variações de pressão impactam diretamente na velocidade linear e na resolução dos picos cromatográficos.
- Linearidade do Detector TCD/FID: Calibrações periódicas com gases padrão certificados asseguram a exatidão da composição molar percentual.
A Jornada da Amostra: Como um Cromatógrafo Transforma uma Mistura em Dados
Um cromatógrafo de processo não é uma caixa-preta: é uma sequência de etapas físicas, cada uma indispensável, que juntas transformam uma amostra bruta em um número confiável. Entender essa jornada — do sistema de amostragem até o detector — é o que separa quem apenas opera o equipamento de quem realmente domina a análise.
Sistema de Amostragem
Tudo começa antes mesmo do cromatógrafo: uma porção representativa do processo precisa ser extraída, com pressão e temperatura condicionadas, sem alterar sua composição original. Uma amostra não-representativa invalida qualquer análise posterior, por mais preciso que seja o instrumento. Veja a simulação de Sistemas de Amostragem →
Sample Loop: o Volume que Garante Repetibilidade
A amostra condicionada preenche o sample loop — um segmento de tubulação de volume interno fixo e extremamente preciso, geralmente na ordem de microlitros. É esse volume exato, sempre o mesmo a cada ciclo, que garante que duas análises consecutivas sejam comparáveis. Sem um sample loop consistente, não existe repetibilidade — e sem repetibilidade, o resultado não tem valor metrológico.
A Válvula Cromatográfica: o Gatilho da Análise
No instante exato do ciclo de análise, a válvula de injeção comuta seu estado e libera o conteúdo do sample loop diretamente no fluxo do gás de arraste — um movimento medido em milissegundos. É esse chaveamento preciso que marca o “tempo zero” de toda a análise: a partir daqui, cada componente da amostra começa sua própria corrida através da coluna.
Gás de Arraste: a Fase Móvel
Um gás inerte — normalmente Hélio, Hidrogênio ou Nitrogênio — empurra continuamente a amostra através de todo o sistema. Ele não interage quimicamente com os componentes analisados; sua única função é transportar. A escolha e a pureza desse gás afetam diretamente a eficiência da separação e a vida útil da coluna.
A Coluna de Separação: o Coração do Sistema
Dentro da coluna, cada molécula da amostra interage de forma diferente com a fase estacionária — um material que “retém” cada componente por um tempo característico. Moléculas leves, como o metano, atravessam rapidamente; moléculas mais pesadas, como os hexanos (C6+), demoram mais. É essa diferença de tempo — o tempo de retenção — que separa fisicamente uma mistura complexa em componentes individuais, prontos para serem identificados. Veja a simulação da Coluna Cromatográfica →
O Detector: Transformando Presença em Número
Na saída da coluna, cada componente — agora isolado dos demais — passa pelo detector, que converte sua presença em um sinal elétrico proporcional à quantidade presente. É aqui que a separação física vira dado quantitativo: sem um detector sensível e bem calibrado, mesmo a separação mais perfeita não produziria um resultado confiável. Veja a simulação do Detector TCD →
O Resultado: O Cromatograma
Tudo isso é registrado como uma série de picos ao longo do tempo — exatamente como você viu na simulação acima. A posição de cada pico no eixo do tempo identifica qual componente está presente (tempo de retenção); a área sob cada pico informa quanto desse componente existe na amostra. É essa combinação — identidade + quantidade — que transforma um simples gráfico em uma decisão de negócio: poder calorífico, faturamento em transferência de custódia, ou conformidade com uma especificação contratual.
Agora que você conhece cada etapa dessa jornada, explore as demais simulações e aprofunde seu domínio em instrumentação analítica.
